NKF-17（ZSM-48）是一种以 10 元环（10-MR）一维孔道为主体特征的直通管状结构的中孔沸石分子筛，有效孔径约 0.53–0.56 nm。其结构并非严格单一的长程有序框架，而是由 RFE 拓扑相关单元构成、普遍存在层错与互生无序的结构家族。该结构在保持连续 10-MR 主孔道的同时，对分子扩散与酸位可达性产生显著影响，从而赋予其在烷烃异构化与选择性转化反应中的独特催化性能。

ZSM-48 is a medium-pore zeolite featuring one-dimensional 10-membered-ring channels, constructed from RFE-related topological units and commonly exhibiting stacking-fault and intergrowth disorder, which preserves continuous microporous channels while strongly influencing diffusion, acid-site accessibility, and catalytic selectivity.



NKF-17（ZSM-48）分子筛数据 COA



产品名称 (Zeolite Type)	ZSM-48
产品编号 (ID)	NKF-17-100
产品组分 (Product Components)	氧化硅（SiO2 ）氧化铝（Al2O3）
项目 (Item)	数据	检测方法
外观 (Shape)	Powder	/
硅铝比 (SiO2/Al2O3) mol/mol	100	XRF
相对结晶度 (Crystallinity) %	95	XRF
比表面积 (Surface Area, BET) m2/g	200	BET
氧化钠 (Na2O) m/m %	0.09	XRF
灼减 (LOI) m/m %	2.2	1000℃, 1h

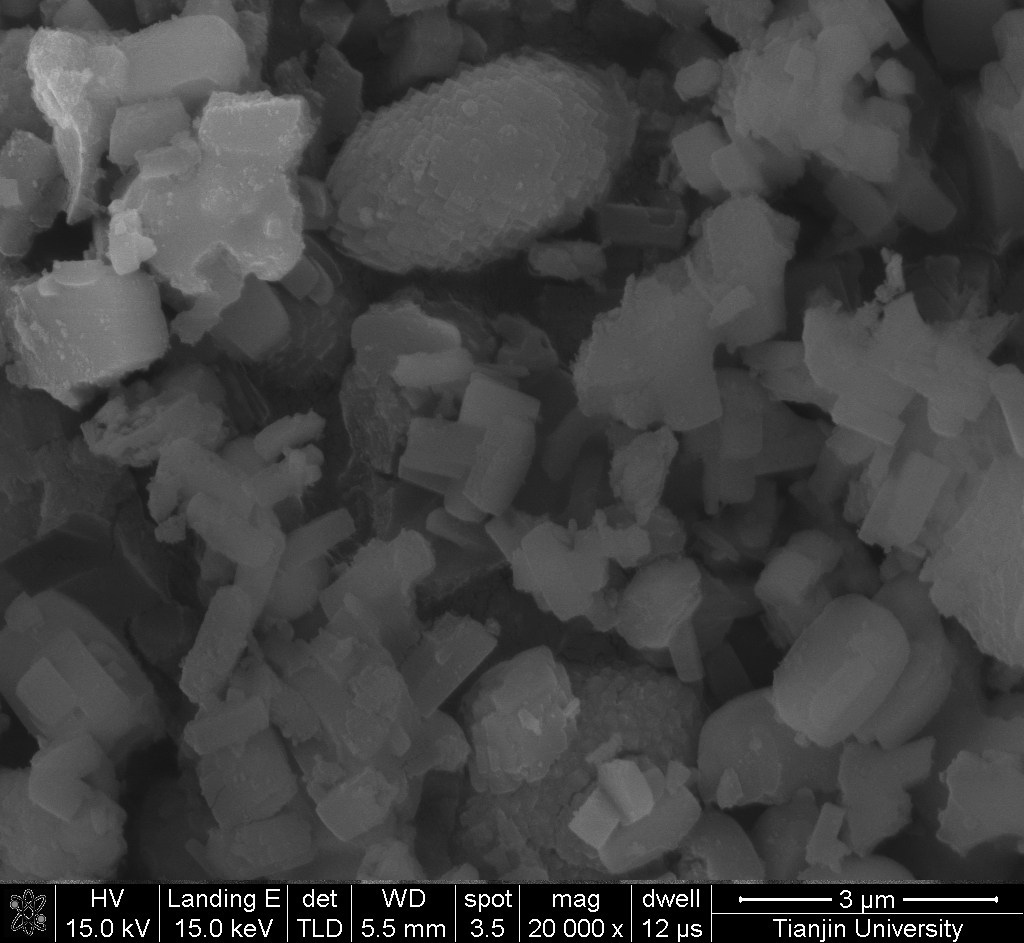

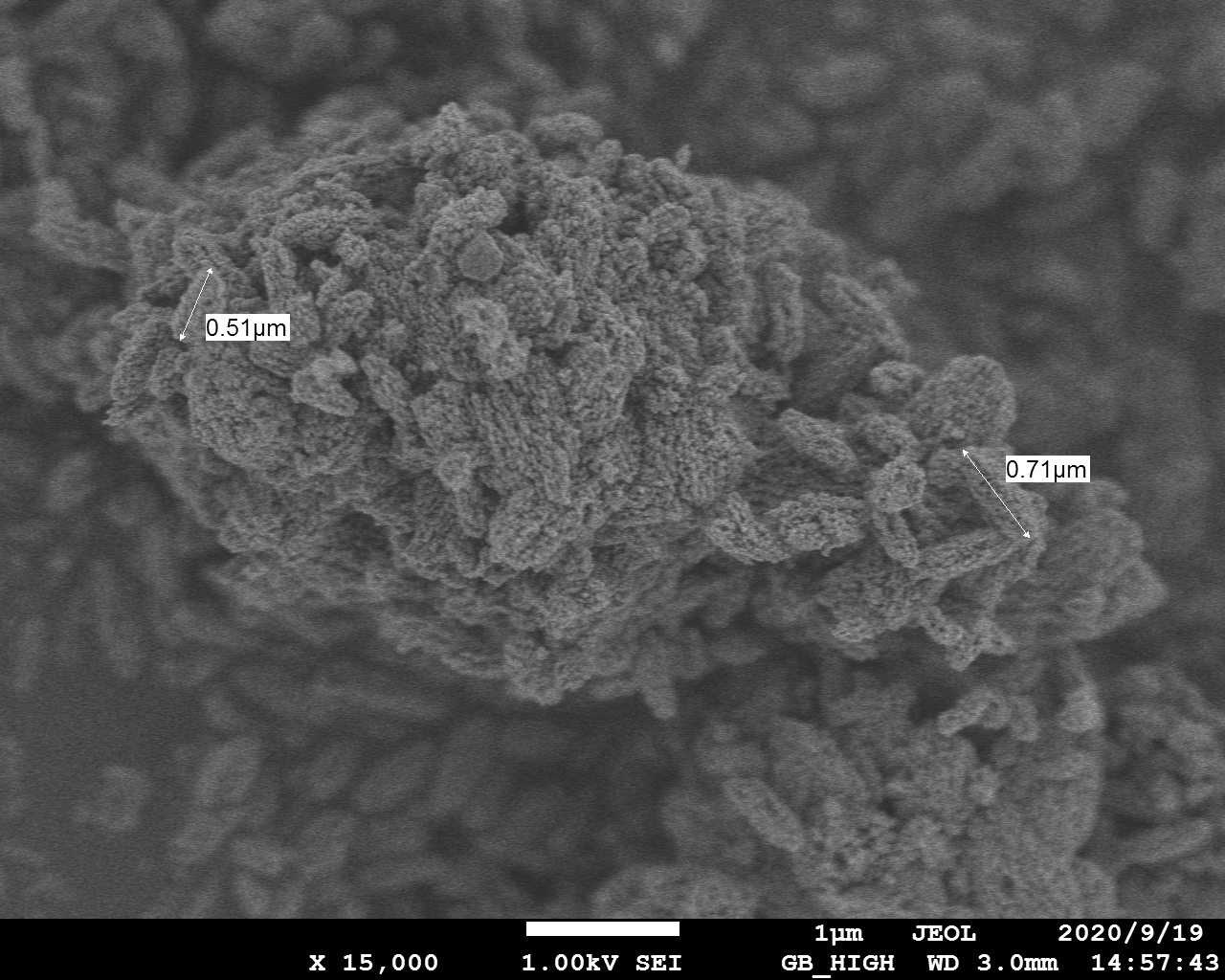

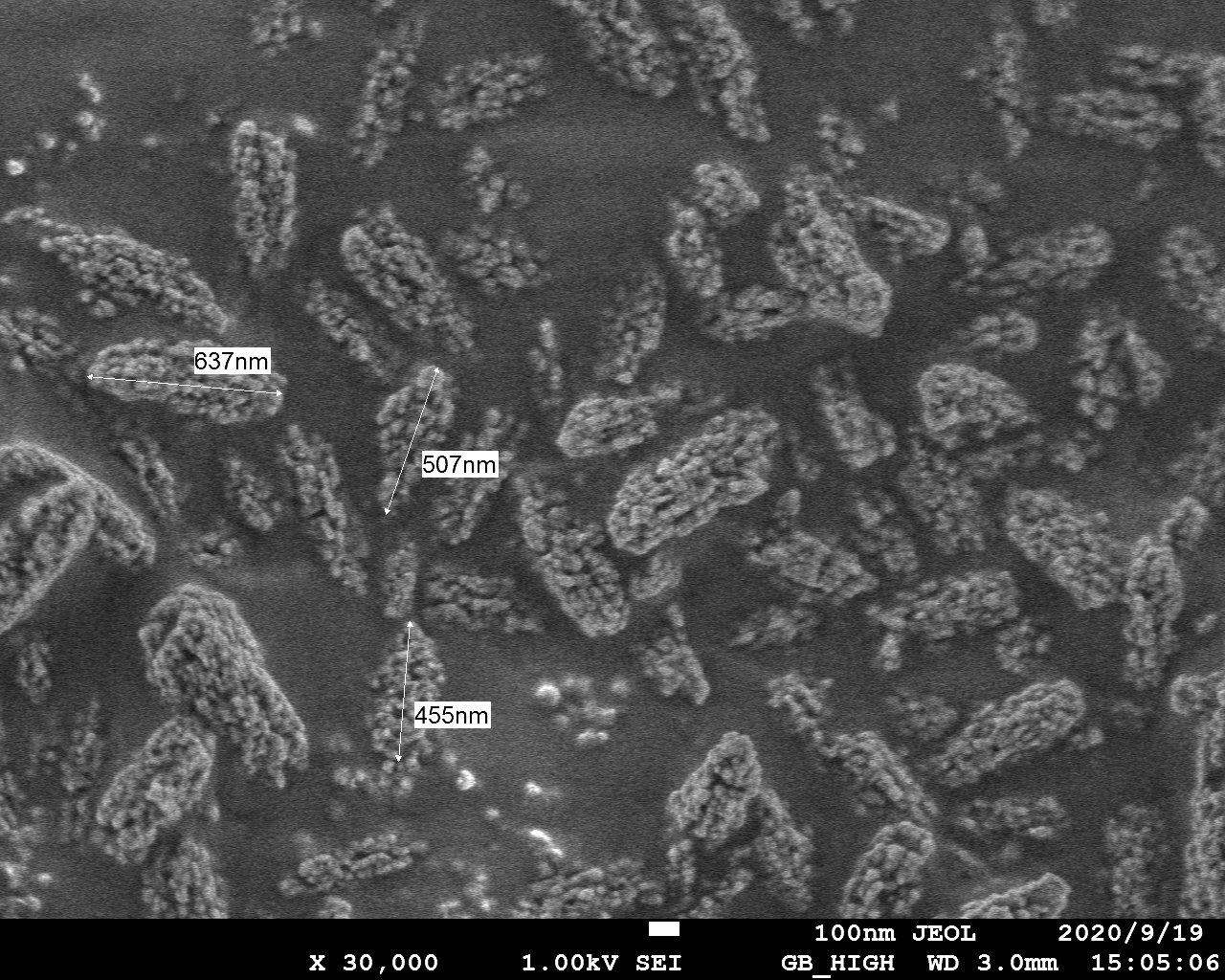

NKF-17（ZSM-48） SEM、XRD



常见问题回复：

一、ZSM-48哪种框架与“类型”？
1、ZSM-48 是一种中孔沸石分子筛，通常归为 10 元环（10-MR）孔道体系，在炼油与烃类骨架异构化/脱蜡等反应中很常见。
2、结构上它对应 IZA 的 RFE 框架相关材料体系，并且现实产品里常见层错/无序与互生（intergrowth），因此 IZA 还有专门的“无序结构数据库（DO Database）”去描述 ZSM-48 家族的互生与衍射特征。

3、这类“无序/互生”不是细枝末节：它会影响孔道连通性、扩散路径、酸位分布，从而影响催化选择性和寿命。

4、孔径类型：ZSM-48 属于 10 元环中孔分子筛，有效孔径约 0.53–0.56 nm（典型 10-MR 范围）。
5、孔道拓扑：主孔道呈 一维（1D）直通管状结构，不存在像 ZSM-5 那样的二维或三维交叉孔网。
6、结构关联：其理想化拓扑与 RFE 框架相关，但工业品几乎总是表现为无序堆垛结构。

7、关键点：ZSM-48 ≠ 完全有序的“单一晶相沸石”

8、ZSM-48 通常被更准确地描述为：具有 RFE 拓扑特征的一维 10-MR 沸石结构家族。
（1）其无序主要表现为：层错（stacking faults）；（2）多种等能堆垛方式的互生（intergrowth）
（3）这种无序：不会破坏 10-MR 主孔道的连续性
（4）但会显著影响：扩散路径；酸位可达性；催化选择性与失活行为。

9、ZSM-48 被 IZA 归入“无序结构数据库（DO database）而非单一理想框架。

10、化学组成与酸性特征：

（1）骨架组成：通常为 高硅铝比硅铝酸盐沸石（Si/Al 可从几十到数百）。
（2）酸性类型：以 Brønsted 酸位为主（桥羟 Si–OH–Al）；Lewis 酸多来自：非骨架铝、合成或后处理引入的缺陷；
（3）酸性强度与分布特点：酸位多分布在一维孔道内部；外表面酸相对有限（未改性时）。

11、形选催化的直接关系：

（1）由于其 一维 10-MR 孔道 + 适中酸性，ZSM-48 表现出：对直链烷烃、轻度支链烷烃具有明显形选；
（2）对：过度裂化、大分子二次反应、芳构化具有天然抑制作用

（这正是它被广泛用于 加氢异构化 / 异构脱蜡 的根本原因）

二、ZSM-48孔结构与形选：为什么它“像中孔，但又不完全像 ZSM-5”

1、孔道尺度：ZSM-48 的“中孔”来自 10-MR 主孔道（典型中孔沸石级别），对直链/轻度支链烃的形选非常敏感，常用于抑制过度裂化、提升异构化选择性。

2、扩散与形选的核心矛盾：

（1）孔道偏一维/准一维扩散特征（与现实产品的互生、缺陷相关），意味着：
好处：更强的形选（例如限制大分子进入/限制深度二次反应）。
坏处：更容易出现扩散限制→积碳/失活更敏感；因此“做分级孔/引入介孔”常能显著改善性能。

三、晶体结构与“40 年谜题”：为什么 ZSM-48 的结构讨论一直很热？
1、IZA 的 DO 数据库清楚表明：ZSM-48 家族存在 多型/互生（如 ZSM-48_A / ZSM-48_B 互生）、以及相应的 XRD/模拟衍射对比与结构文件（CIF 等）。
2、近年仍有工作在“把结构说清楚”这件事上推进：例如 2025 年 ACS 的论文就以“40 年老问题被解决”为题，强调结构解析与有机模板（OSDA）在合成/稳定结构中的关键作用。

经典总结：ZSM-48 不是“一个完全单一、完美有序的晶体结构”，而更像“以某种 RFE 相关框架为主、叠加互生/层错无序的家族材料”，这会直接反映到催化性能上。

四、酸性

1、分级孔/可控介孔引入（碱处理、脱硅、二次孔构筑等）：目的是缓解准一维扩散导致的传质瓶颈；很多工作在“介孔形成可控”上做文章。

2、Si/Al 与酸性：为什么“越酸不一定越好”
（1）ZSM-48 的强项往往是**“适度酸性 + 形选孔道”**的组合：

（2）过强/过密的 Brønsted 酸位 → 更易裂化与积碳；

（3）适度酸位 → 更利于异构化、抑制深裂化，提高目标馏分收率。

五、工业催化剂：ZSM-48 真正用在加氢异构化/脱蜡时，通常是 双功能催化剂：

（1）金属位（Pt、Pd、NiW 等）：负责加氢/脱氢；

（2）酸位（分子筛骨架酸）：负责异构化/裂化路径的碳正离子化学。

六、表征：

1、相与无序：XRD
PXRD：确认相、结晶度；但对互生/层错无序的“细节区分”往往需要结合模拟与数据库对照。DO 数据库提供了 ZSM-48 家族互生的衍射参考与模拟思路。

2、组成与骨架 Al：ICP / XRF / 固体核磁：

（1）ICP/XRF：总体 Si/Al；

（2）^27Al MAS NMR：区分骨架/非骨架 Al（非骨架往往带来额外 Lewis 酸与失活倾向）。

3、孔结构：N₂ 吸脱附、微孔体积、（有介孔时）BJH/DFT：
做分级孔后，微孔体积可能略降，但介孔出现会显著改善扩散与反应表现（尤其大分子体系）。

4、酸性：NH₃-TPD / Py-IR / 2,6-DTBPy（外表面酸）：

（1）Py-IR：B/L 酸比例；

（2）若做了脱硅/分级孔，常见现象是：外表面/可达酸位增加，反应更“放得开”，但也要防止酸太外露导致副反应。

5、金属：H₂-化学吸附、TEM、CO-IR、XPS：

核心是金属分散、粒径、金属—酸位距离（双功能协同的“空间匹配”常决定选择性）。

七、典型应用与机理：

1、直链烷烃加氢异构化（柴油/航煤/基础油升级）

（1）这是 ZSM-48 的招牌赛道之一：利用 10-MR 形选与合适酸性，实现 高异构化、低裂化，提高低凝点馏分收率。

（2）与脱蜡（dewaxing）高度相关：通过异构化把正构蜡变成支链蜡，凝点下降。

2、催化裂化/选择性转化：裂化、形选催化、MTH（甲醇制烃）、异构化等多反应体系。

3、MTH/轻烯烃选择性：ZSM-48 的孔结构与酸性组合可带来对低碳烯烃的选择性优势（具体依赖酸强度、扩散与二次反应抑制）。

4、分级孔 ZSM-48与大分子体系：如塑料裂解/重质油引入可控介孔后，分子扩散改善、表观活化能降低、整体性能提升，尤其在大分子底物时更明显。

八、改性路线大全：能怎么“调”ZSM-48？

目标通常只有三类：调酸（密度/强度/B-L）、调孔（微孔保持 + 介孔引入）、调形貌（晶体尺寸/外表面）。

1、脱硅/碱处理（desilication）：做分级孔、提升可达性，但要防止骨架塌陷与酸位异常分布。
2、调铝（去铝/补铝/后处理）：改变 Brønsted 酸密度与强度窗口。
3、晶种与配方工程：更可控的相选择与 Si/Al，常用于把材料做“更酸/更不酸”或更可重复。
4、复合/互生体系（如与其他分子筛互生或复合）：常用于在扩散与形选之间找折中；

九、失活与再生：工业上最在乎的“耐久性”
1、积碳：准一维扩散 + 强酸 → 更易深度二次反应与积碳；分级孔常能缓解。
2、水热/蒸汽稳定性：高温水汽下 Al 迁移、非骨架 Al 增多，酸性与孔结构会漂移。
3、金属烧结/中毒：Pt/Pd 等在再生或杂质存在下可能团聚或被毒化。

十、ZSM-48 做项目，“选型”建议：

1、目标反应是异构化优先，还是裂化优先？（决定酸强窗口与金属负载策略）
2、底物分子有多大？是否强扩散限制？（决定是否必须做分级孔）
3、目标产品更怕什么：凝点/收率/辛烷值/芳构化副产？（决定形选与二次反应抑制力度）
4、工艺条件（H₂ 分压、温度、硫氮杂质）对金属与酸的要求是什么？
5、你能接受怎样的粘结剂比例与成型强度？（决定微孔损失与外表面酸变化）
6、再生频率与再生强度？（决定稳定性与金属烧结风险）

十一、ZSM-48 跟常见“其它结构分子筛/沸石”对照式

维度：孔道拓扑（10MR/12MR、1D/2D/3D）、酸性、扩散与积碳、典型反应表现来讲。

1、ZSM-48 的“定位”：中孔10 元环（10-MR）+ 强形选 +（常见）准一维扩散特征，很适合做加氢异构化/异构脱蜡这类“既要异构化、又不想过度裂化”的场景。但它常被强调为一个互生/层错无序家族（不是单一完美晶相），这会影响扩散与性能一致性。

2、与典型 10MR 沸石比较（最常见的“同赛道对手”）

（1）ZSM-48 vs ZSM-5（MFI）

孔道：ZSM-5 (MFI)：典型 二维交叉的 10-MR 孔道网络（交叉通道带来更好的连通与扩散）。ZSM-48（RFE 家族/互生）：强调 1D 管状孔道系统，且无序不一定堵孔但会改变层堆叠与扩散路径。

催化倾向（经验规律）：ZSM-5 更容易走向二次反应（烯烃再反应、芳构化、深裂化），产物分布更“复杂”；
ZSM-48 更偏温和形选：更愿意给你“想要的异构化/脱蜡窗口”，但扩散瓶颈更敏感（更怕积碳/堵孔，需要更注意晶粒尺寸与分级孔）。

（2）ZSM-48 vs ZSM-22（TON）/ ZSM-23（MTT）/ SAPO-11（AEL）

这三类经常在长链正构烷烃加氢异构化里跟 ZSM-48做“同台对比”。

孔道与酸性（非常关键）：
SAPO-11 (AEL)：也是 1D 10-MR，但特点是更温和/适中的酸性，因此在异构化中常被用来提高选择性、降低过裂化风险

ZSM-22 / ZSM-23：也偏 1D 10-MR（不同框架），工业中常用于异构化/脱蜡；互生（如 ZSM-22/ZSM-23）被用来调孔道与酸性折中。
ZSM-48：同样 10-MR，但“结构家族/无序”特征更常被拿出来讨论；在异构化里通常靠酸度窗口 + 拓扑形选取胜，但要管好扩散与积碳。

经验：
要“更温和、更高异构选择性”常会想到 SAPO-11；
要“形选更强、酸性可更强但又要控制裂化/积碳”时，ZSM-48/ZSM-22/ZSM-23 常被放在一起做体系筛选；最终胜负往往取决于酸位密度/强度、晶粒尺寸、金属分散与传质。

（3）跟“大孔 12MR/超笼”体系对比（Beta、Y 等）

这类（如 Beta( BEA )、Y(FAU)）的直观差别是：孔更大、通道更立体，适合大分子进入，扩散更宽松；但代价是形选弱、更容易发生深度二次反应与积碳（尤其强酸+大孔时）。

ZSM-48（10MR）：更“卡尺寸”，在异构化/脱蜡这种要控制裂化深度的反应里更容易守住选择性。
12MR 大孔沸石：在重油/大分子转化更有进入优势，但需要更依赖工艺与酸性调控来避免副反应（这一条是一般规律，具体到某个体系还要看 Si/Al、金属与反应条件）。

（4）ZSM-48 的独特性：无序/互生

ZSM-48 的一个独特点，ZSM-48 不仅是一个材料，更是一族具有堆垛无序/互生的材料。
IZA 的无序结构库也专门标注：这种无序不一定堵塞 1D 主孔道，但会改变堆叠方式、衍射与细观结构。

这会带来一个很现实的“比较维度”：别的结构（比如很多更“有序”的经典沸石）你可以把性能差异更多归结为 Si/Al、晶粒、金属；
而ZSM-48 除了这些，还常常要额外关注：互生比例/层错缺陷 → 扩散与酸位可达性 → 选择性与寿命。

（5）按目标选结构
想要强形选、控制裂化、做异构脱蜡：优先看 ZSM-48 / ZSM-22 / ZSM-23 / SAPO-11（再用酸性与晶粒/分级孔定胜负）。
想要通道连通更好、反应更“放得开”：ZSM-5 常更灵活，但更要防二次反应。
想要大分子进入、处理更重的料：更多看 12MR/大孔或分级孔策略；对 ZSM-48 则往往要做分级孔来对抗扩散瓶颈。



运输：非危险品，但运输过程中要避免潮湿，保持干燥、密封。
Transportation：Non-dangerous goods, in transportation process avoid wet. Keep dry and airproof.
储存方法：在干燥、透风处贮存，不得露天存放。
Storage Method：Deposit in dry place and vent, not in the open air.


NKC^®的产品符合优质的标准，受到全球研究人员和工程师的信赖。
NKC^® Products are trusted by researchers and engineers worldwide for meeting the standards of excellence.
NKC^® can provide packages：100g, 250g, 500g, 1kg, 10kg, 1000kg or based on your need.
